技術參數 電容器采用進口金屬化聚丙烯高溫薄膜（105℃） 電容器采用內串工藝設計， 電容器外殼采用全鋁式。 電容器內含防爆式壓力器。 電抗器采用進口硅鋼片0.3片全新產品。 電抗器設計按照1.6倍過載能力設計。 電抗器采用全銅線繞組，降低在使用中溫升（45-65K） 電抗器鐵芯經過嚴格技術處理后，大大降低啦運行中的噪音。
低壓抗諧波電容器+電抗器配制表 | |||||
| 設計選型規格書：適用于5次諧波含量場合系統配置元件型號 | |||||

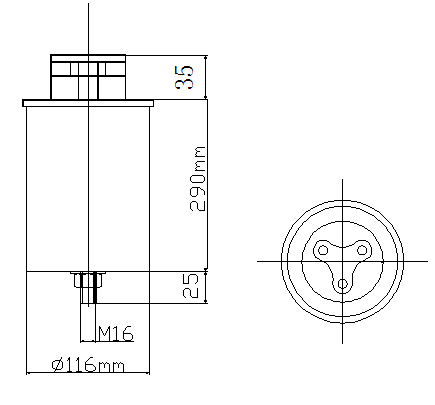

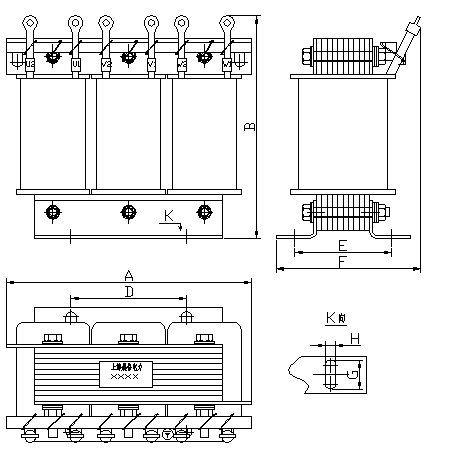

| 標配電容容量 | 電容標稱電壓 | 電容器+電抗器型號 | 電抗器外形尺寸 | 電抗安裝尺寸 | 電容器尺寸.直徑*高度 |
| 10Kvar | 450V | CGDL450-10-3/7% | 210*140*210 | 110*82 | 76*200 |
| 15Kvar | CGDL450-15-3/7% | 210*150*210 | 110*92 | 76*250 | |
| 20Kvar | CGDL450-20-3/7% | 210*160*210 | 110*102 | 86*250 | |
| 25Kvar | CGDL450-25-3/7% | 220*160*220 | 110*102 | 100*290 | |
| 30Kvar | CGDL450-30-3/7% | 220*160*220 | 110*102 | 116*290 | |
| 40Kvar | CGDL450-40-3/7% | 240*160*250 | 130*110 | 136*290 | |
| 50Kvar | CGDL450-50-3/7% | 260*160*270 | 160*118 | 100*290/*2 | |
| 60Kvar | CGDL450-60-3/7% | 260*160*270 | 160*118 | 116*290/*2 | |
| 70Kvar | CGDL450-70-3/7% | 260*160*270 | 160*118 | 136*290+116*290 | |
| 80Kvar | CGDL450-80-3/7% | 280*160*320 | 170*118 | 139*290+136*290 | |
| 低壓抗諧波電容器+電抗器配制表 | |||||
| 設計選型規格書：適用于5次諧波含量場合系統配置元件型號 | |||||
| 標配電容容量 | 電容標稱電壓 | 電容器+電抗器型號 | 電抗器外形尺寸 | 電抗安裝尺寸 | 電容器尺寸.直徑*高度 |
| 10Kvar | 480V | CGDL480-10-3/7% | 210*140*210 | 110*82 | 76*200 |
| 15Kvar | CGDL480-15-3/7% | 210*150*210 | 110*92 | 76*250 | |
| 20Kvar | CGDL480-20-3/7% | 210*160*210 | 110*102 | 86*250 | |
| 25Kvar | CGDL480-25-3/7% | 220*160*220 | 110*102 | 100*290 | |
| 30Kvar | CGDL480-30-3/7% | 220*160*220 | 110*102 | 116*290 | |
| 40Kvar | CGDL480-40-3/7% | 240*160*250 | 130*110 | 136*290 | |
| 50Kvar | CGDL480-50-3/7% | 260*160*270 | 160*118 | 100*290/*2 | |
| 60Kvar | CGDL480-60-3/7% | 260*160*270 | 160*118 | 116*290/*2 | |
| 70Kvar | CGDL480-70-3/7% | 260*160*270 | 160*118 | 136*290+116*290 | |
| 80Kvar | CGDL480-80-3/7% | 280*160*320 | 170*118 | 139*290+136*290 | |
| 低壓抗諧波電容器+電抗器配制表 | |||||
| 設計選型規格書：適用于3次諧波含量場合系統配置元件型號 | |||||
| 標配電容容量 | 電容標稱電壓 | 電容器+電抗器型號 | 電抗器外形尺寸 | 電抗安裝尺寸 | 電容器尺寸.直徑*高度 |
| 10Kvar | 525V | CGDL525-10-3/14% | 210*140*210 | 110*82 | 76*200 |
| 15Kvar | CGDL525-15-3/14% | 210*150*210 | 110*92 | 76*250 | |
| 20Kvar | CGDL525-20-3/14% | 210*160*210 | 110*102 | 86*250 | |
| 25Kvar | CGDL525-25-3/14% | 220*160*220 | 110*102 | 100*290 | |
| 30Kvar | CGDL525-30-3/14% | 220*160*220 | 110*102 | 116*290 | |
| 40Kvar | CGDL525-40-3/14% | 240*160*250 | 130*110 | 136*290 | |
| 50Kvar | CGDL525-50-3/14% | 260*160*270 | 160*118 | 100*290/*2 | |
| 60Kvar | CGDL525-60-3/14% | 260*160*270 | 160*118 | 116*290/*2 | |
| 70Kvar | CGDL525-70-3/14% | 260*160*270 | 160*118 | 136*290+116*290 | |
| 80Kvar | CGDL525-80-3/14% | 280*160*320 | 170*118 | 139*290+136*290 | |
注意：根據工程需要請索取產品尺寸，shgcdl@163.com
