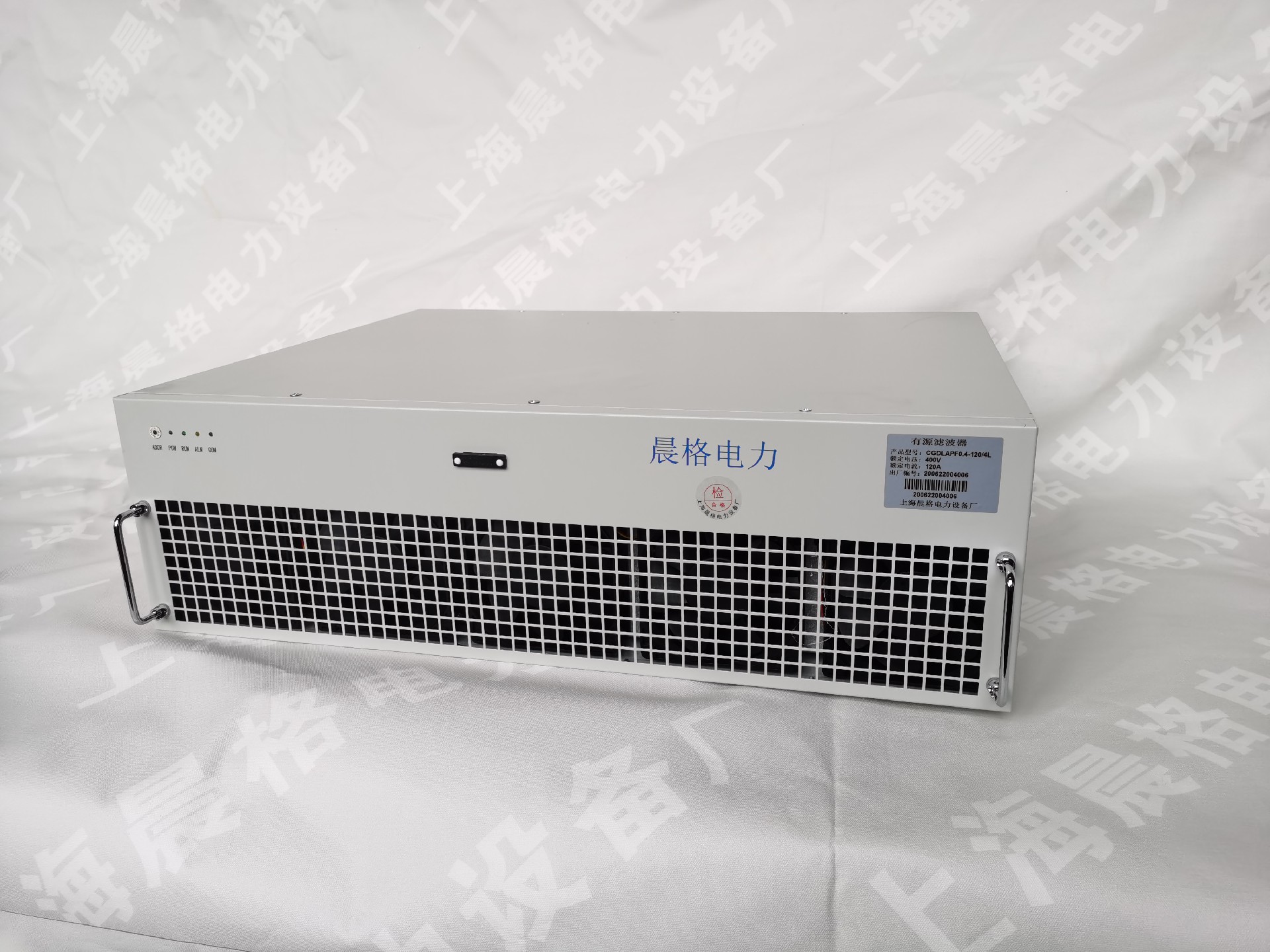

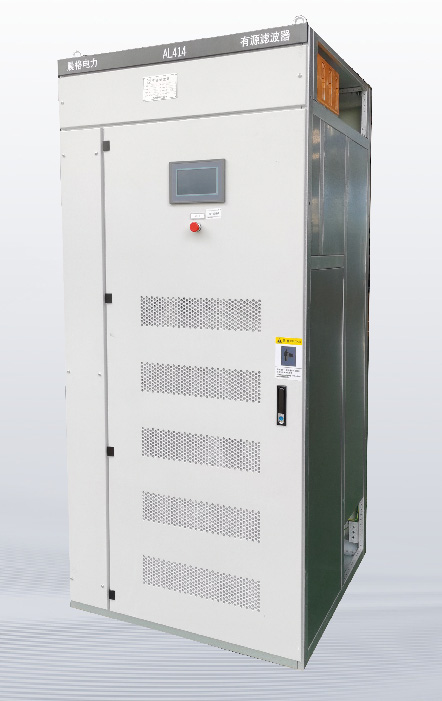

                     有源濾波器整柜                                                                  項目：天津張貴莊污水處理廠

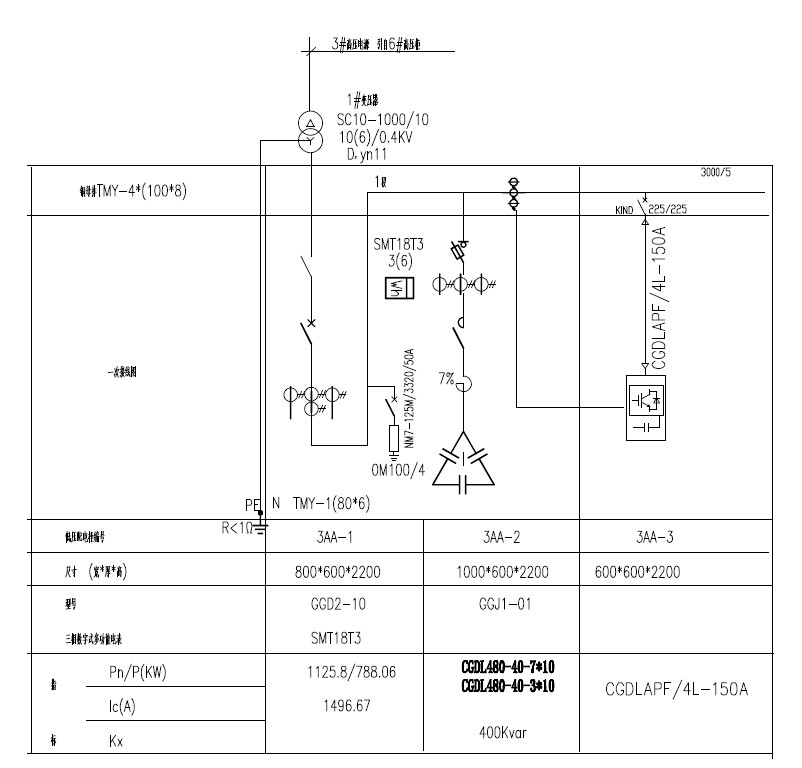

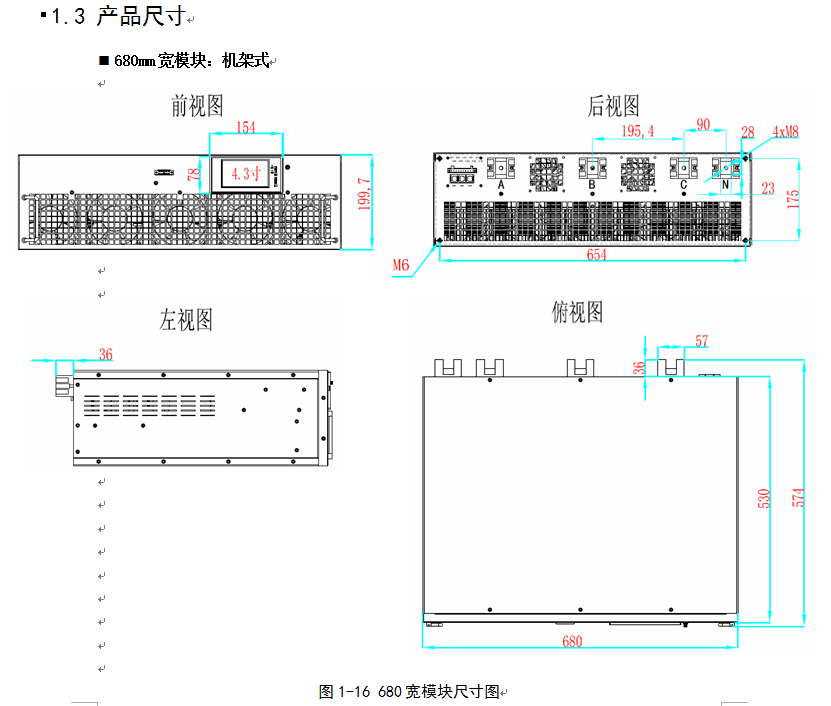

設計圖紙

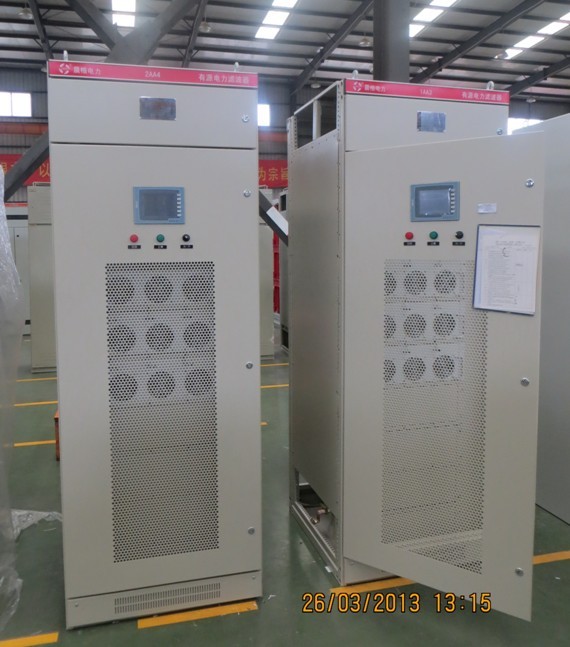

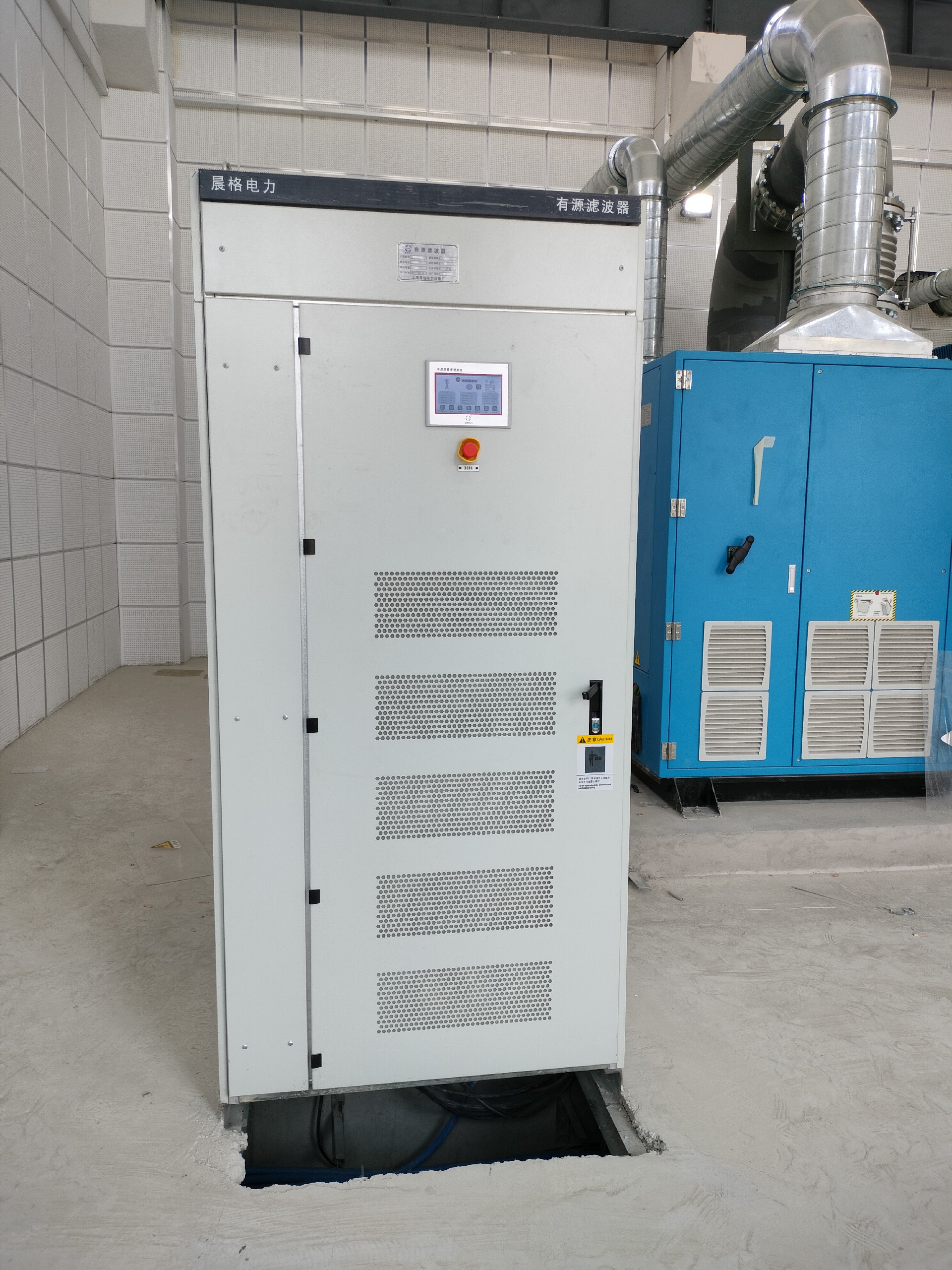

                     生產車間                                          運行現場

  產品介紹

3 一般使用條件

設備應在下述條件下連續工作，滿足其所有性能指標：

• 環境溫度:  -10℃ ～ +45℃

• 相對濕度:  日平均值不大于95%，月平均值不大于90%，無凝露。

• 海拔高度：≤1000m

• 抗震等級：7級

• 空氣中無足以損壞絕緣和腐蝕金屬的氣體，無導電塵埃及易燃易爆的介質存在。

  附：

  1）對于灰塵比較大的應用場合，應合同注明需購買并配備機柜防塵網等附件（必配），以免影響設備正常使用

  2）海拔高度不超過1000米。如超過1000米，按照每升高100米，APF降額1%使用。

  3）APF在用于諧波補償時，需確保系統中無純電容補償設備或呈容性的負載設備，如有則必須采取必要措施（如串聯電抗器）使其對所需補償次數的諧波呈感性特征，避免產生諧振，否則將會導致APF故障損壞或純電容補償設備和容性負載設備的損壞；

  4）APF輸出含諧波成分，可能干擾其附近的通訊設備，須盡量使通訊、控制傳輸信號線遠離APF一次回路，必要時可加裝抗干擾EMI濾波器，以降低干擾的影響。

4.4 電磁兼容性




       電磁兼容相關試驗項目滿足JB/T 11067-2011《低壓有源電力濾波裝置》中關于電磁兼容所規定的的要求。

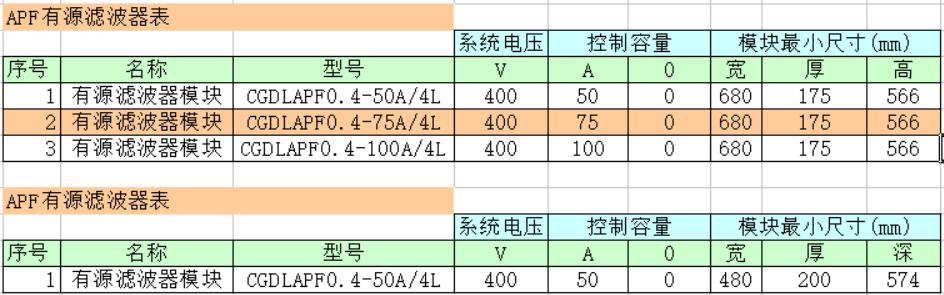

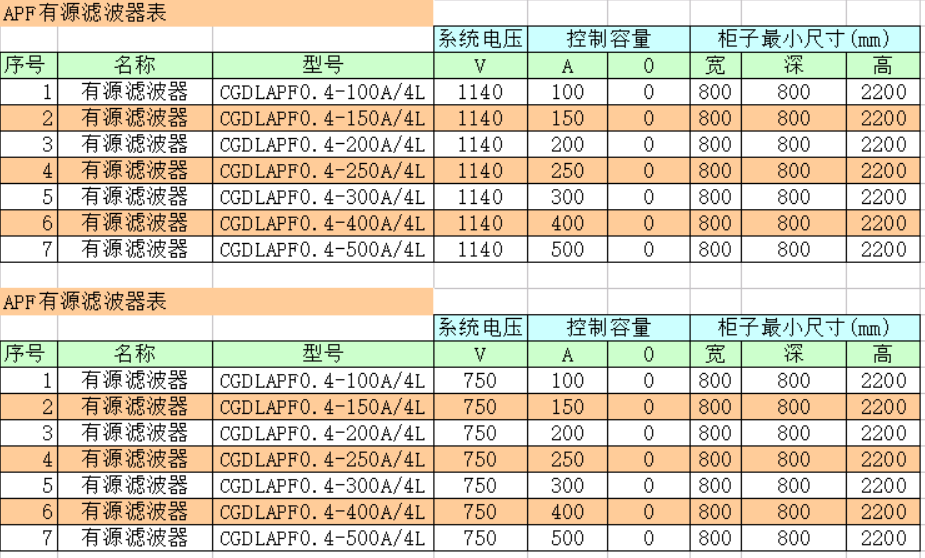

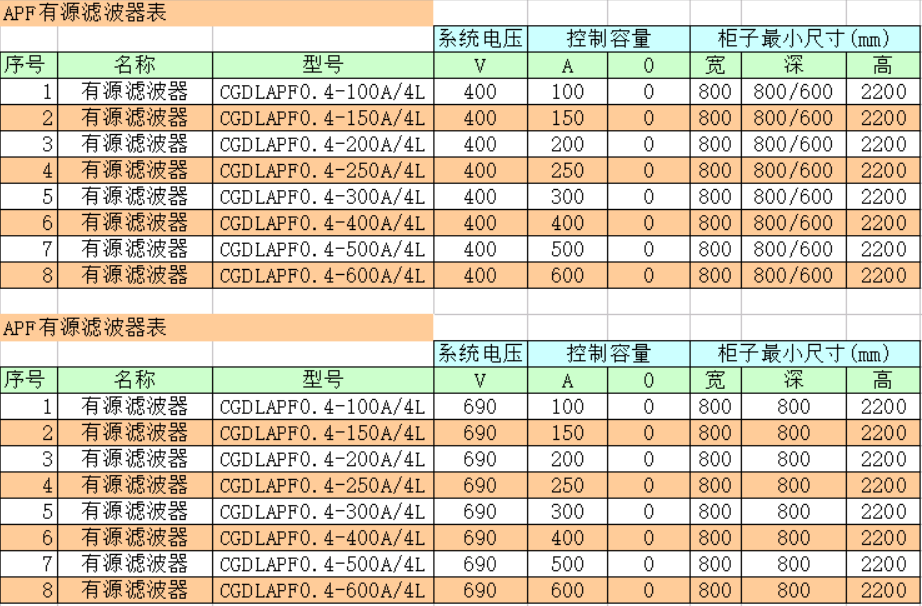

 4.5 APF主要參數

• 額定容量：                      單模塊不大于150A；

• 額定電壓：                          380V（-20%~+15%）；

• 供電系統頻率：                  50Hz ±10%；

• 濾波范圍：                      2~65次諧波；

• 運行效率：                          ≥97％（額定容量運行時）；

• 等效開關頻率：                  80kHZ；

• 電流環截止頻率                  4kHZ；

• 采樣/控制頻率                   160kHZ；

• 響應速度：                      ≤20ms；

• 有功損耗：                      ＜2.5%；

• 補償后系統諧波電流畸變率THD:   ≤5%（APF容量范圍內，負載THDI大于     20%）；

• 接線方式                                            三相四線/三線；

• 接入電網方式 ；                 并聯接入電網；

• 控制方式：                      具有無功優先、諧波優先、不平衡優先、電壓為目標補償以及固定無功補償，5種模式。

• 限流能力：                      限流在100%裝置容量，不會發生裝置過載；

• 通信接口：                      RS485通訊接口，Modbus通訊協議；

• 噪聲水平：                      額定功率輸出時≤60dB（距設備1m處）；

• IP等級：                        IP20；

• 制冷方式：                      強制風冷；

• 模塊箱體尺寸：                  680*530*200mm（寬*深*高）；

• 擴容功能：                      模塊化設計，支持多機并聯擴容。

  5 功能指標


• APF補償2～65諧波，可根據需要設定需要13種濾波的諧波次段和濾除諧波的目標值。

• APF采用進口國際知名品牌第五代IGBT，能自動根據負載的諧波電流調整輸出，動態濾波。

• APF采用美國Xilinx軍工級FPGA控制芯片，運行速度快、可靠性高。

• 具備完整的保護裝置，包括過壓、過流、過熱、短路等完備保護功能，同時具備系統自診斷功能。

• 具有軟啟動控制回路，避免啟動瞬間過大的突入電流，限制該電流在額定范圍之間。

• 當系統負載的諧波量大于設備補償能力時，設備可以根據本體容量輸出額定電流，繼續有效濾波，不發生超載。

• 輸出濾波采用LCL結構接入電網，自身的高頻載波不會回饋到電網，對配電系統中其他設備沒有干擾。

• 模塊提供了1路RS485通信接口，使用Modbus_RTU通信協議。以方便用戶將設備運行狀況、測量數據和故障報警等信息接入到監控系統，并免費提供智能接口的相關技術通信協議。

• 有源濾波器模塊自帶小尺寸觸摸屏，可進行參數設置、參數產看、狀態查看、事件查看等操作。也可以外加7寸觸摸屏式人機界面，可進行參數設置、狀態查看、事件查看等操作，并能顯示運行狀況、系統負載電壓電流功率等參數、裝置輸出電流、曲線圖、柱狀圖故障報警等電能質量全界面信息。

• 有源濾波器能實現多臺直接并聯運行的平滑擴容。多臺擴容時采用主從控制方式；多臺有源濾波器并聯時，所有有源濾波器應能共用一套電流互感器。

• 有源濾波器應獨立于電網阻抗及系統阻抗之外，不受電網阻抗和系統阻抗變化的影響。

• 有源濾波器具有5種模式可以自行進行選擇：無功優先、諧波優先、不平衡優先、電壓為目標、固定無功模式。可以根據需求任意選擇補償模式。

• 在容量足夠的情況下，有源濾波器補償諧波之后，剩余容量也可以補償無功和三相不平衡。

• 有源濾波器能有效的抑制系統的閃變。當系統斷電時，濾波器應自動斷開。在系統恢復后，濾波器能自動恢復。具備快速、完全的故障自檢功能，同時自動采取相對應的操作。

• 有源濾波器具有過流限制功能，采用可靠的限流控制環節，當系統中的無功或諧波電流大于低壓有源濾波器的治理能力時，裝置能在自己的額定容量范圍內較大限度的對無功或諧波進行補償，維持正常工作。

• 有源濾波器內部不同功能模塊之間是相互分隔的，采用分層設計，IGBT模塊配有獨立的散熱設計，能快速的傳熱及散熱，其他內部電抗器、電解電容等主要發熱器件均具有完善的熱保護措施，且都采取分隔放置，相互之間不會造成溫度影響。

• 有源濾波器采用強制風冷設計，散熱風扇選用知名品牌風扇，確保能夠長時間可靠穩定工作。
