6KV.10KV.15KV.20KV.35KV戶外（戶內)電容補償成套裝置

主要用途與適用范圍

高壓并聯電容器成套裝置(以下簡稱裝置)主要用于工頻6kV，10kV，35kV的三相電力系統，用以調整、平衡變電站網絡電壓，提高功率因數，降低損耗，提高供電質量。
工作條件

1、海拔高度：1000m（訂貨提出）。  2、環境溫度： -25~+55℃；
3、相對濕度：不超過85％；
4、運行場所不允許有爆炸危險的介質，周圍介質中不應含有腐蝕性和破壞絕緣的氣體及導電介質。
產品特點

1、裝置能在1.1倍額定電壓的穩態過電壓下長期運行：
2、裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行；
3、裝置采用無重擊穿的高壓斷路器，并裝有氧化鋅避雷器，以限制投切電容器組時產生的操作過電壓；
4、6kV、10kV.35KV裝置選用真空負荷開關、真空斷路器或SF6型斷路器來作電容器組的投切開關。對于小電容量的電容器組，且需分組投切的采用真空接觸器，對于大電容量的電容器組應采用真空斷路器或SF6型開關；
5、裝置選用干式空心電抗器接裝置電源側或干式鐵芯油浸電抗器接裝置中性點側，用以限制合閘涌流，抑制高次諧波，改善網絡電壓波形。額定電抗率為0.6-1％的電抗器用于限制合閘涌流；額定電抗率為5～6％電抗器用于抑制5次及以上諧波和限制合閘涌流。額定電抗率為12～14％者用于抑制3次及以上諧波和限制合閘涌流；
6、裝置選用FD型放電線圈，可在5s內將電容器組的剩余電壓自額定電壓峰值降至0.1倍額定電壓以下；
7、根據系統及用戶的需要，裝置可采用就地控制或主控制室，集中控制，或自動控制等方式；
8、裝置采用單臺電容器熔斷保護為主保護，開口三角電壓、電壓差動、中線不平衡電流保護作為后備保護，此外裝置還設有過流、過壓、失壓保護。這些保護的實現也可以選用較好性能的微機電容器保護監控裝置，以實現對電容器繼電保護的要求。

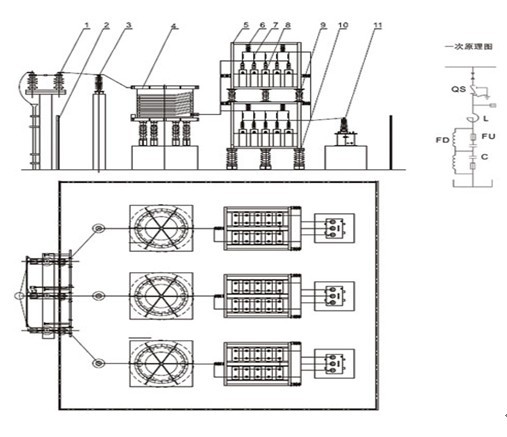

說明：1、裝置采用差壓保護； 2、電容器組每相先串后并；  3、電抗器前置；
        4、裝置為絕緣框架式結構，每層兩排電容器中的一排的中間電位點與框架可靠連接；
        5、裝置放在戶外，按四線污穢考慮。
